电动软密封法兰蝶阀
分享到:
电动软密封法兰蝶阀
品牌: 冠环
型号: D941X
类型: 电动蝶阀
材质: 铸铁,球铁,不锈钢,铸钢等
关键词: D941X电动软密封法兰蝶阀,电动橡胶法兰蝶阀,电动蝶阀,蝶阀厂家
咨询电话: 021-67895388
产品详情


电动软密封法兰蝶阀概述

上海冠环蝶阀厂家专业生产D941X电动软密封法兰蝶阀由回转型角行程电子式电动执行器和蝶阀组成,属旋转高性能型调节或开关阀类,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。


电动软密封法兰蝶阀整体结构

D941X电动软密封法兰蝶阀是电动执行器与法兰橡胶蝶阀组合而成,冠环牌蝶阀铸件表面处理技术先进,喷涂外观精美,防腐性能更优。阀板采用SS304、SS316不锈钢材料,具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。接受电动执行器的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量液位等参数的自动化控制。


电动软密封法兰蝶阀原理

D941X电动软密封法兰蝶阀以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90º,就能完成启闭动作或调节动作


电动软密封法兰蝶阀特点

1、功能强劲:智能型、调节型、开关式。
2、蝶阀体积小巧:体积仅相当于同类产品的35%左右。
3、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
4、使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
5、智能数控:内置模块直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。


电动软密封法兰蝶阀零件参数

零件名称

蝶阀材料

阀体

各种橡胶、聚四氟

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

球墨铸钢、铸钢、合金钢、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨



电动软密封法兰蝶阀试验参数

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。



电动软密封法兰蝶阀尺寸参数


公称通径
结构
长度
外形尺寸(参考值)
连接尺寸(标准值)
参考
重量
0.6MPa
mm
inch
L
H
H0
A
B
D
D1
D2
n-d
50
2
108
63
306
180
200
140
110
88
4-14
13
65
21/2
112
70
321
180
200
160
130
108
4-14
14
80
3
114
83
346
180
200
190
150
124
4-18
15.5
100
4
127
105
387
180
200
210
170
144
4-18
19.5
125
5
140
115
411
180
200
240
200
174
8-18
25.5
150
6
140
137
447
270
280
265
225
199
8-18
28.5
200
8
152
164
572
270
280
320
280
254
8-18
48
250
10
250
206
646
270
280
375
335
309
12-18
69
300
12
270
230
738
380
420
440
395
363
12-22
91
350
14
290
248
761
380
420
490
445
413
12-22
110
400
16
310
289
877
450
470
540
495
463
16-22
140
450
18
330
320
938
480
490
595
550
518
16-22
180
500
20
350
343
993
480
490
645
600
568
20-22
215
600
24
390
413
1131
480
490
755
705
667
20-26
290
700
28
430
478
1476
640
660
860
810
772
24-26
560
800
32
470
525
1533
640
660
975
920
878
24-30
910
900
36
510
585
1655
750
860
1075
1020
978
24-30
1500
1000
40
550
640
1765
850
900
1175
1120
1078
28-30
1750
1200
48
630
755
1995
850
900
1405
1340
1292
32-33
2180
1400
56
710
910
2310
1000
925
1630
1560
1510
36-36
2400
1600
64
790
1030
2595
1000
925
1830
1760
1710
40-36
2870
1800
72
870
1140
2810
1100
980
2045
1970
1918
44-39
3380
2000
80
950
1250
3100
1100
980
2265
2180
2180
48-42
4010

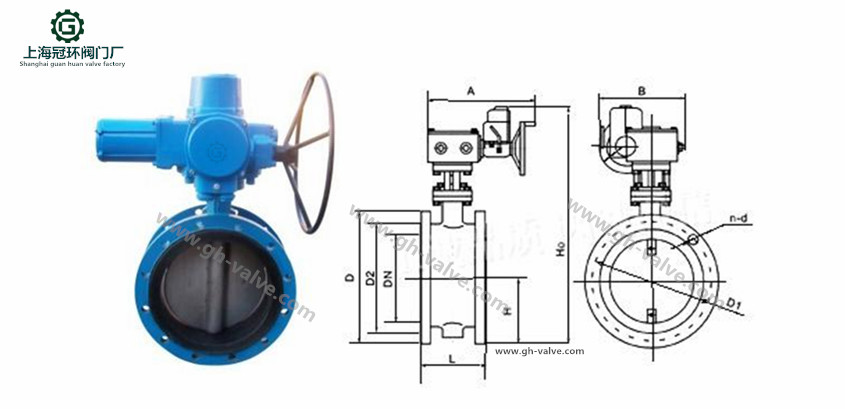

电动软密封法兰蝶阀结构图



说明:本文中以上所有文字、图片、数据均只适用于参考,阀门的结构尺寸参数、性能参数、价格等详情信息,请联系我们:021-67895388
