Q41Y金属硬密封球阀概述
上海冠环球阀厂家专业生产Q41Y金属硬密封球阀解决了防密封表面粘带和高温卡阻的现象，采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合。
Q41Y金属硬密封球阀性能
本厂生产的该球阀为了确保在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能，能够适用于绝大多数的苛刻工况条件。
Q41Y金属硬密封球阀特点
1、本身具有防火防静电功能。
2、手柄与阀杆采用扁方型连接。也可根据需要加锁定结构，防止误操作。
3、采用下装式阀杆、设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
4、阀座采用圆柱形弹簧加截的金属硬密封结构，能适应于较高温度及各种粉尘与固体颗粒介质。
Q41Y金属硬密封球阀原理性质
Q41Y金属硬密封球阀球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封圈之间有合适的硬度差，因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨，金属缠绕式垫片，能用于高温、高压工况，并具有耐火烧功能。
Q41Y金属硬密封球阀零件参数
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18NT
12Mo2Ti | CF8(316) | CF3M(316L) |
球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | OCr18Ni9
(304) | 00Cr19Ni11
(304L) | 1Cr18Ni
12Mo2Ti |
0CR17Ni
12Mo2(316)
| 00Cr17Ni
14Mo2(316L) |
密封圈 | 特种硬化材料 |
填料、垫圈 | 柔性石墨环 柔性石墨缠绕垫 |
适用工况 | 适用介质 | |
适用温度 | |
应用规范 | 设计制造按 | |
法兰迟寸按 | JB79-59、GB9113、HG20592-97 | ANSI B16.5 | JIS B2212-2214 |
|
结构长度按 | GB12221-89 | ANSI B16.10 | JIS B2002 |
|
检验试验按 | GB/T13927-89 JB/T9092-99 | API598 | API598 |
|
Q41Y金属硬密封球阀尺寸参数
1.6MPa
型号 | | 尺 寸 (mm) |
L | D | Dl | D2 | B-f | Z-φd | H | DO |
Q41H-16P | 15 | 130 | 96 | 86 | 46 | 14-2 | 4-14 | 60 | 108 |
20 | 140 | 105 | 75 | 65 | 14-2 | 4-14 | 64 | 120 |
25 | 150 | 165 | 85 | 65 | 16-2 | 4-14 | 90 | 165 |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 105 | 180 |
40 | 180 | 146 | 110 | 85 | 18-3 | 4-18 | 150 | 24O |
50 | 200 | 160 | 126 | 100 | 18-3 | 4-18 | 190 | 240 |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 320 |
80 | 260 | 195 | 160 | 135 | 20-3 | 8-18 | 216 | 360 |
100 | 280 | 216 | 180 | 165 | 20-3 | 8-18 | | 400 |
125 | 320 | 246 | 210 | 186 | 22-3 | 8-18 | 280 | 500 |
150 | 360 | 280 | 2lO | 210 | 2l-3 | 8-23 | 320 | 600 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 370 | 800 |
250 | 450 | 406 | 355 | 320 | 3O-33 | 12-25 |
|
|
2.5MPa
型号 | 公称通径 Dn (mm) | 尺 寸 (mm) |
L | D | Dl | D2 | B-f | Z-φd | H | Do |
Q41H-25P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 60 | 108 |
20 | 14O | 105 | 75 | 55 | 14-2 | 4-14 | 64 | 120 |
25 | 150 | 115 | 85 | B5 | 16-2 | l-14 | 90 | 165 |
32 | 165 | 136 | 100 | 78 | 16-2 | 4-18 | 106 | 180 |
4O | 180 | 146 | 110 | 85 | 18-3 | 4-18 | 160 | 24O |
50 | 200 | 160 | 126 | 100 | 20-3 | 4-18 | 205 | 270 |
65 | 220 | 180 | 145 | 120 | | 8-18 | 215 | 360 |
80 | 260 | 195 | 160 | 136 | 22-3 | 8-18 | 230 | 4OO |
100 | 280 | 230 | 190 | 165 | 24-3 | 8-23 | 270 | 500 |
125 | S20 | 270 | 220 | 188 | 28-3 | 8-26 | 300 | 600 |
150 | 360 | 300 | 260 | 218 | 30-3 | 8-26 | 340 | 900 |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-26 | 400 | 1100 |
260 | 457 | 425 | 370 | 332 | 36-3 | 12-30 |
|
|
4.0MPa
型号 | | 尺 寸 (mm) |
L | D | D1 | D2 | B-f | B-f | | H |
Q41H-40P | 15 | 130 | 96 | 66 | 46 | 40 | 16-2 | 4-14 | 80 |
20 | 140 | 105 | 75 | 65 | 5l | 16--2 | 4-14 | 66 |
25 | 150 | 116 | 85 | 65 | 58 | 16-2 | 4-14 | 90 |
32 | 180 | 135 | 100 | 78 | 66 | 18_S | 4-18 | 105 |
40 | 200 | 145 | 110 | 85 | 76 | 20-3 | 4-18 | 170 |
50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 230 |
65 | 260 | 180 | 146 | 120 | 110 | 22-3 | 8-18 | 250 |
80 | 280 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 250 |
100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 296 |
125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 330 |
150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-26 | 376 |
200 | 457 | 376 | 320 | 282 | 260 | 38-3 | 12-30 | 440 |
250 | 533 | 446 | 385 | 346 | 313 | 42-3 | 12-31 |
|

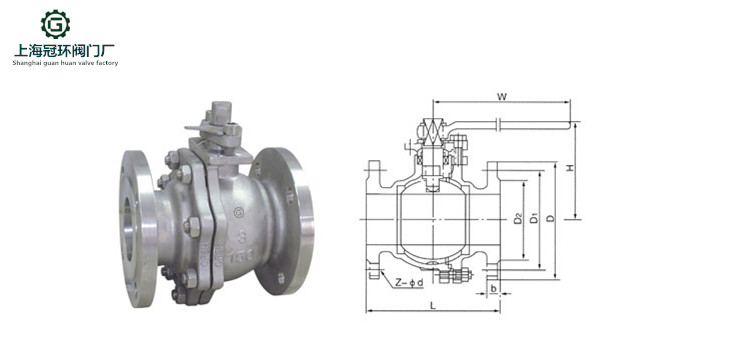

Q41Y金属硬密封球阀结构图片
说明：本文中以上所有文字、图片、数据均只适用于参考，阀门的结构尺寸参数、性能参数、价格等详情信息，请联系我们：021-67895388
