H64Y电站焊接止回阀概述
上海冠环阀门制造有限公司专业生产H64Y型1500(Lb)~2500(Lb)电站止回阀适用于Class1500～2500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。冠环电站止回阀的阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为对焊连接，适应不同的接管要求。
H64Y电站焊接止回阀结构构造
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀门高温耐压部件选用优质耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。
6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7.内装式的销轴结构，减小外泄漏点，使用更可靠。
H64Y电站焊接止回阀零件参数
阀 体 | WCB | WC1 | WC6 | WC9 |
阀 盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
阀 瓣 | WCB | WC1 | WC6 | WC9 |
摇 杆 | WCB | WC1 | WC6 | WC9 |
阀 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
销轴 | 1Cr17Ni2 | 20Cr1Mo1V1A |
填 料 | 增强柔性石墨 |
H64Y电站焊接止回阀性能参数
称压力 | 1.0Mpa-50.0Mp | 工作温度 | -196℃-650℃ |
公称通径 | DN15-300 | 法兰标准 | GB/T 17241.6 |
驱动方式 | 电动,液动,气动,手动 | 连接方式 | 卡箍,卡套,承插焊,对焊,焊接, 法兰,外螺纹,内螺纹 |
H64Y电站焊接止回阀尺寸参数
H64Y-1500LB
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 |
| d | L | H |
| 21/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
H64Y-2500LB
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 |
| d | L | H |
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |

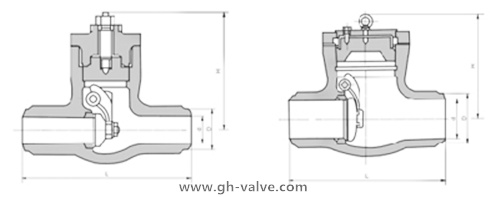

H64Y电站焊接止回阀结构图
声明：本文中以上所有文字、图片、数据均只适用于参考，阀门的结构尺寸参数、性能参数、价格等详情信息，请联系我们：021-67895388
400-870-2025 130-520-36000
