J961Y电动电站截止阀概述
上海冠环阀门制造有限公司专业生产J961Y电动电站截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。型号：J961Y-P54100V/140V/170V。
J961Y电动电站截止阀主要特点
①阀门与管路连接采用焊接式结构，安装方便，无泄漏。
②密封面不易磨损、擦伤、密封性能好、寿命长。
③结构紧凑、启闭性好、高度小、维修方便。
④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
⑤多种结构形式，便于用户选择。
J961Y电动电站截止阀零件材料
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型
J961H型 | 25
WCB | 25
WCB | 铬不锈钢
铬钼铝钢氮化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢
铬钼钢 |
J61Y型
J961Y型 | 25
WCB | 25
WCB | 铬不锈钢
铬钼铝钢氮化 | 25 | 硬质合金 |
J61Y-P54型
J961Y-P54型 | 12Cr1MoV
WC6 | 12Cr1MoV
WC6 | 20Cr1Mo1VA
38CrMoA1A | 12Cr1MoV | 硬质合金 |
J61Y-P55型
J961Y-P55型 | 12Cr1MoV
WC6 | 12Cr1MoV
WC6 | 20Cr1Mo1VA
38CrMoA1A | 12Cr1MoV | 硬质合金 |
J61Y-P57型
J961Y-P57型 | 12Cr1MoV
WC9 | 12Cr1MoV
WC9 | 20Cr1Mo1VA
25Cr2MoVA | 12Cr1MoV | 硬质合金 |
J961Y电动电站截止阀性能标准
产品型号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度（℃） | 适用介质 |
壳体强度 | 密封 | P54 | P55 | P57 |
| 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| 20 | 30 | 22 | / | / | / |
| 25 | 38 | 28 | / | / | / |
| 32 | 48 | 36 | / | / | / |
J961Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J961Y-P54140V | / | 38 | 17.5 | 14 | / | / |
J961Y-P54170V | / | 48 | 21.3 | 17 | / | / |
J961Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 |
J961Y-P55140V | / | 48 | 17.5 | / | 14 | / |
J961Y-P55170V | / | 53 | 21.3 | / | 17 | / |
J961Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 |
J961Y-P57140V | / | 55 | 17.5 | / | / | 14 |
J961Y-P57170V | / | 60 | 21.3 | / | / | 17 |
J961Y电动电站截止阀尺寸标准
公称通径 | 主要外形尺寸和连接尺寸(mm) |
L | D1 | D2 | D3 | α | H |
J961 | H | -100、200、250、320 J961Y-P54100V、P54140V、P54170V | Y |
|
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 82 | / | 32° | 728 |
50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、P57140V、P57170V |
15 | 150 | 17 | 40 | / | 37.5° | 518 |
20 | 135 170 | 22 | 46 | / | 37.5° | 518 |
25 | 135 170 | 26 | 46 | / | 37.5° | 518 |
32 | 170 180 | 31 | 49 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50(1) | 250 | 50 | 90 | / | 32° | 728 |
50(2) | 320 350 | 50 | 90 | / | 32° | 748 |
65 | 370 260 | 69 | 104 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 110 | 140 | 32° | 898 |
100 | 455 560 | 107 | 148 | 170 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |

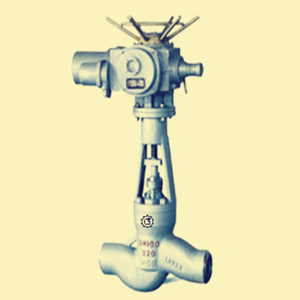

J961Y电动电站截止阀产品结构与实图
声明：本文中以上所有文字、图片、数据均只适用于参考，阀门的结构尺寸参数、性能参数、价格等详情信息，请联系我们：021-67895388
